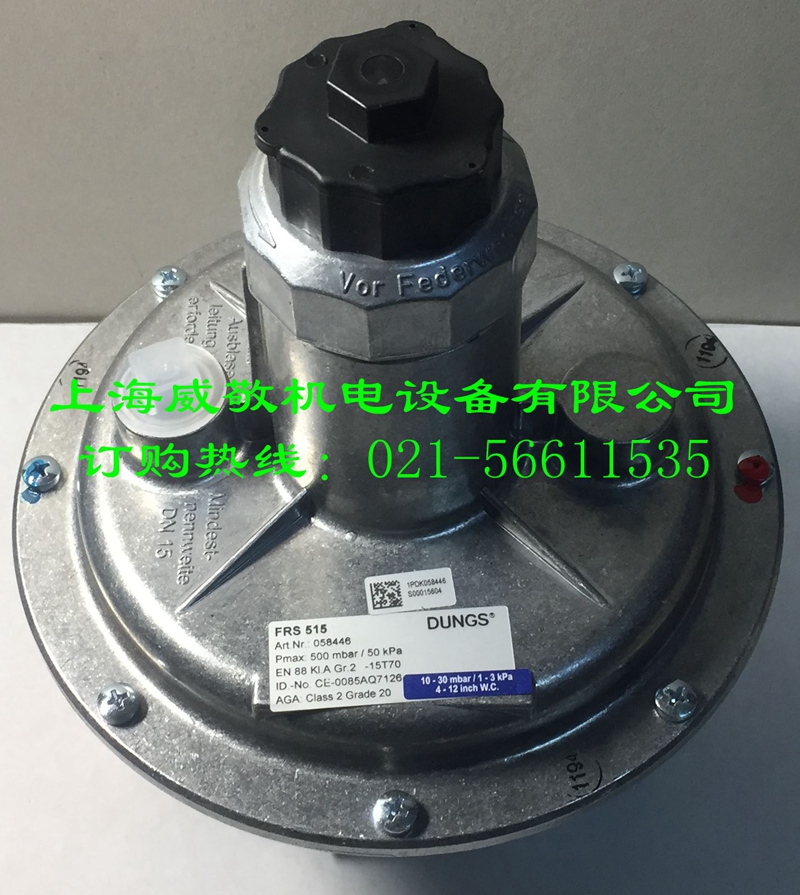

| FRS系列燃氣壓力調節器 品牌：DUNGS（冬斯） 產地：德國 |
| 產品介紹 |
DUNGS FRS型壓力調節器是一種帶有可調額定值彈簧的壓力調節器。該壓力調節器符合EN88和DIN3380的要求。 - 輸入壓力可達500mbar
- 大流通量
- 調節器的出口壓力可穩定，精確及靈敏的調節
- 預壓平衡隔膜
- 安全隔膜
- 用于調節器出口壓力的成套內脈沖，外脈沖連接兩邊可選
- 螺紋連接Rp3/8 - Rp2
- 法蘭連接DN20 - DN150
- 燃氣壓力調節器適用于燃氣燃燒器和燃氣設備。
- 不含有色金屬，適用于H2S含量最大可達0.1%體積含量的燃氣。
- 適用于氣體系列1，2，3的燃氣及其他中性氣態介質。
| | 常用型號表 | | 型號 | 連接Rp | 最大工作壓力mbar | | FRS503 | Rp3/8 | 500 | | FRS505 | Rp1/2 | 500 | | FRS507 | Rp3/4 | 500 | | FRS510 | Rp1 | 500 | | FRS515 | Rp1-1/2 | 500 | | FRS520 | Rp2 | 500 | | FRS5040 | DN40 | 500 | | FRS5050 | DN50 | 500 | | FRS5065 | DN65 | 500 | | FRS5080 | DN80 | 500 | | FRS5100 | DN100 | 500 | | FRS5125 | DN125 | 500 | | FRS5150 | DN150 | 500 | | |
| 彈簧選擇 | - 出口壓力由所裝調節彈簧的力以及活動部分的重量所產生
- 壓力調節器已配套安裝第4號蘭色彈簧
- 通過更換調節彈簧可以調定其他不同出口壓力
| | 額定值彈簧范圍mbar | 2.5...9 | 5...13 | 5...20 | 10...30 | 25...55 | 30...70 | 60...110 | 100...150 | 140...200 | | 彈簧號 | 彈簧1 | 彈簧2 | 彈簧3 | 彈簧4 | 彈簧5 | 彈簧6 | 彈簧7 | 彈簧8 | 彈簧9 | | 彈簧顏色 | 棕色 | 白色 | 橙色 | 蘭色 | 紅色 | 黃色 | 黑色 | 玫瑰色 | 灰色 | | Rp3/8,Rp1/2 | 229817 | 229818 | 229820 | 229821 | 229822 | 229823 | 229824 | 229825 | 229826 | | Rp3/4 | 229833 | 229834 | 229835 | 229836 | 229837 | 229838 | 229839 | 229840 | 229841 | | Rp1 | 229842 | 229843 | 229844 | 229845 | 229846 | 229847 | 229848 | 229849 | 229850 | | Rp1-1/2,DN40 | 229851 | 229852 | 229853 | 229854 | 229869 | 229870 | 229871 | 229872 | 229873 | | Rp2,DN50 | 229874 | 229875 | 229876 | 229877 | 229878 | 229879 | 229880 | 229881 | 229882 | | DN65,DN80 | 229883 | 229884 | 229885 | 229886 | 229887 | 229888 | 229889 | 229890 | 229891 | | DN100 | 229892 | 229893 | 229894 | 229895 | 229896 | 229897 | 229898 | 229899 | 229900 | | DN125 | 229901 | 229902 | 229903 | 229904 | 229905 | 229906 | 229907 | 229908 | 243416 | | DN150 | 229909 | 229910 | 229911 | 229912 | 229913 | 229914 | 229915 | 229916 | 243417 | | |
| 技術參數 |
| 最大工作壓力 | 達500mbar | | 壓力調節器 | 壓力調節器符合EN 88 A級2類，DIN 3380，RG 10的要求 | | 輸入壓力范圍 | +5mbar以及P2+2.5mbar至500mbar | | 壓力等級 | PN 1 | | 輸出壓力范圍 | 2.5mbar至200mbar，取決于可調額定值彈簧 | | 環境溫度 | -15oC到+70oC | | 測試連接點 | G1/4，符合DIN ISO 228要求，位于出口部位兩側 | | 脈沖連接 | 內部存在于出口部位，可選擇外接于外殼兩側 | | 排氣管 | 排氣管只有在特殊情況下才需要。已經裝有安全隔膜。連接G1/4 ISO 228至Rp1，從PP1-1/2起，DN40：G1/2 ISO228 | | 材料 | | | 安裝位置 | 調節器罩呈垂直或水平位置 | |
