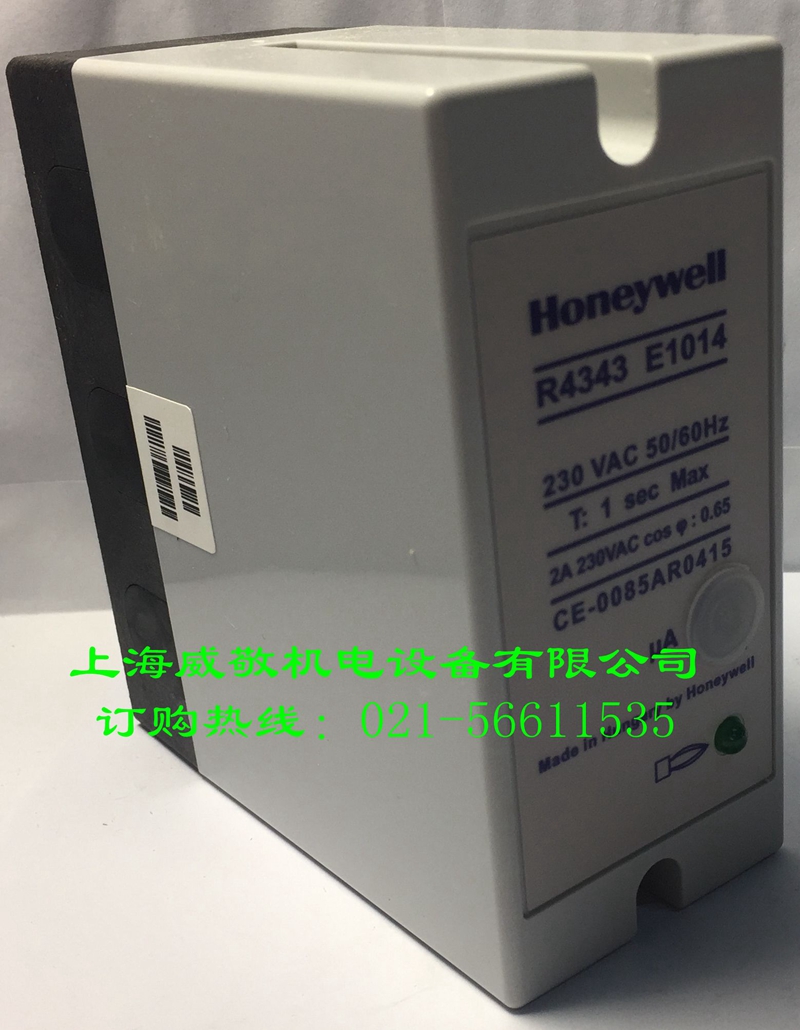

Honeywel霍尼韋爾l火焰監測控制器R4343E1014，配套C7027A、C7035A用
R4343D/E-火焰開關型控制器：（220Vac,50/60Hz，含放大器）
| 型號 | 適用探測器 | 基本功能 |
| R4343D1017 | C7012A/C及離子探針型火焰探測器 | 提供兩對SPDT接點開關輸出 |
| R4343E1014 | C7027，C7035，C7044 | 提供兩對SPDT接點開關輸出 |
火焰檢測器繼電器R4343E/D本質上就是一種開關，當它和適合的傳感器配合使用時就能夠指示火焰或紫外光的有、無。
火焰電流表插座可以用來檢測火焰信號的強度。
表面式安裝，插裝在基座上。（外殼符合IP40）
詳細規格
型號：R4343D 火焰檢測開關，用于整流型火焰檢測器。
R4343E 火焰檢測開關，用于紫外功率管火焰檢測器，例如霍尼韋爾C7027，C7035 ，C7044。
電氣等級：上述兩種型號均適用于115VAC~230VAC （電壓容差：＋10％～－15％），50/60Hz
接點：2 個隔離的DPDT 接點。額定等級：2A 在0.65 功率系數
環境溫度：－10～＋60℃
最大相對濕度：90％RH 在＋40℃
防護等級：IP40
熄火響應時間：小于 1 秒（標準型號）?？筛鶕?jù)要求定制其它時間。
分級：OOCRXO
安裝
重要
1．開始安裝之前要斷開電源
2．盡可能地參照燃燒裝置的制造商的說明。如果沒有，請參照下述說明。
僅適用于R4343E：有一個內置的保險保護火焰檢測器。F 0.032A 250V/F
底盤座安裝
1．底盤座可以安裝在任何平面上，推薦垂直安裝。
2．要保留足夠的空間來進行開關的維護和更換。
底盤座接線
1．接線和過載保護應該符合當?shù)氐囊?guī)則。
2．在插上開關之前確保接線的正確。
把開關插在底盤座上
1．把開關插在底盤座
2．?dāng)Q緊外加螺絲把開關固定在底盤座上
3．安裝完成后，按下述步驟檢查火焰電流值。
安裝后的檢驗
在啟動系統前按下列要點檢查：
1．系統過載保護正確
2．接線正確，所有端子的螺絲都擰緊了
3．火焰檢測器正確安裝并確認使用了正確的火焰檢測器
4．燃燒裝置已經被完全地吹掃過，準備好用燃?xì)夤艿篮椭伎諝恻c火
5．燃燒室和通氣管已被燃?xì)獯祾哌^
6．系統主開關上的電源打開
火焰檢測器的檢驗
火焰檢測開關的性能取決于火焰檢測器安裝的好壞。關于如何正確安裝火焰檢測器的指導， 請參照燃燒裝置的制造商說明和檢測器的隨機資料。
火焰電流檢查
用開關面板上的檢測插孔可以方便地檢測出火焰電流。用霍尼威爾的W136 型微安培表（或 其它等效的儀表）的插頭插進檢測插孔。
各種不同類型的火焰檢測器的預計最大、最小火焰電流值在下表中統一給出，以便當電流不
穩定或太小時可以參照。
注意下述各項會影響火焰檢測器的性能。
1．火焰的位置、大小和燃燒特征
2．檢測器所處的環境溫度（除了火柱）。見火焰說明表。
3．耐熔——當超過耐熔溫度 1370℃/2500 °F，會產生紫外輻射，過低的耐熔溫度會影響光 電池。見相應的數據表。
4．傳感器的溫度
火柱：確保合適的火柱
其它的傳感器：見相應的表
R4343E/D的尺寸
|
